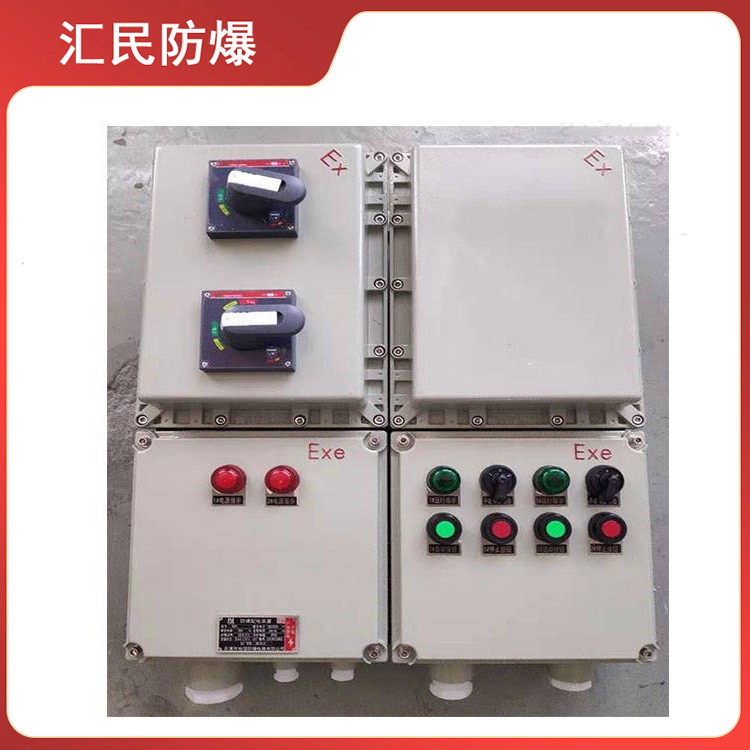

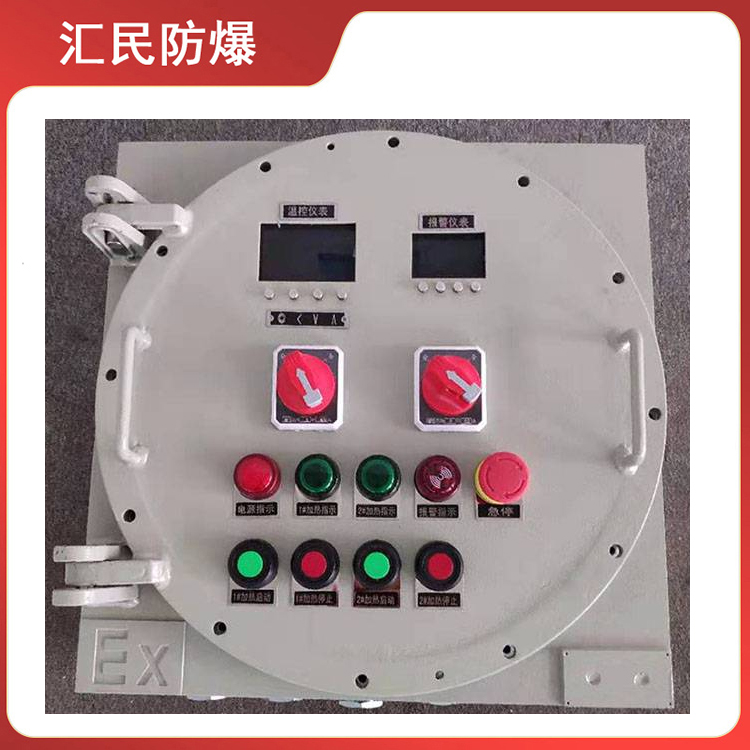

双回路正反转防爆配电箱

　　双回路正反转防爆配电箱原理分析

　　电机要实现正反转控制，将其电源的相序中任意两相对调即可(我们称为换相)，通常是V相不变，将U相与W相对调节器，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持*，在接触器的下口调相。由于将两相相序对调，故须确保二个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。为安全起见，常采用按钮联锁(机械)与接触器联锁(电气)的双重联锁正反转控制线路(如下图所示);使用了按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。另外，由于应用的接触器联锁，所以只要其中一个接触器得电，其长闭触点就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地?；ち说缁?，同时也避免在调相时相间短路造成事故，烧坏接触器。

　　双回路正反转防爆配电箱适用范围

　　1.适用于爆炸性气体环境1区、2区危险场所;

　　2.适用于IIA、IIB、IIC级爆炸性气体环境;

　　3.适用于可燃性粉尘环境20区、21区、22区;

　　4.适用于温度组别为T1—T6的环境;

　　5.适用于石油石化、化工、酿酒、医药、油漆、纺织、印染、jun工设施等爆炸性危险环境;

　　双回路正反转防爆配电箱技术参数

　　防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIPA20TA,T4/T5/T6;

　　额定电压：AC220/380V,非标准电压：12V/24V/36V/127V/660V;

　　总开关电流：10A—800A;分开关电流：1A—630A;

　　防护等级：IP54/IP55/IP65;

　　螺纹规格：DN15-DN100/G1/2-G4寸

　　引入线规格：直径6mm-80mm;引出线规格：直径6mm-80mm;

安徽汇民防爆电气有限公司一直注重人才的培养和质量管理体系的控制，公司拥有充满活力的工程师团队和技术熟练的车间工人，采用良好的设备和工艺，压铸、喷涂等关键工艺都实现了自动化和半自动化，有激光切割机、剪板机、焊接机器人、喷房、数控加工、磨床等设备。同时检测中心配备了分布光度计、高低温试验箱、湿热试验箱等一大批检测设备。树立“防患于未然，防爆于现场”的安全生产理念，不断提高研发和质量管理水平。公司有防爆配电箱、防爆接线箱、防爆断路器、防爆开关等8项产品的3C认证证书和防爆配电箱、防爆灯、防爆正压柜、防爆空调、防爆风机等14项产品的防爆合格证。
